Beschleunigungsaufnehmer KD 34 mit Zubehör komplett
Accelerometer KD 34 with accessories completely

Hersteller/ manufacturer: VEB Metra Meß- und Frequenztechnik Radebeul
Baujahr: 1990

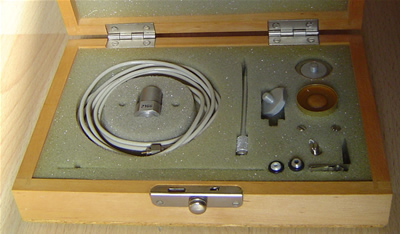

Abb. Beschleunigungsaufnehmer KD 34

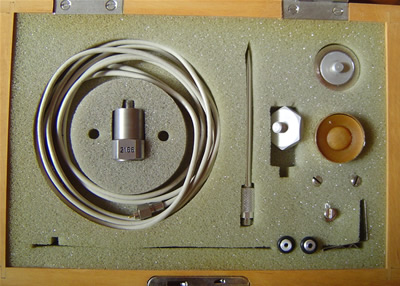

Abb. Beschleunigungsaufnehmer KD 34

Abb. Beschleunigungsaufnehmer KD 34

Abb. Beschleunigungsaufnehmer KD 34

Der Beschleunigungsaufnehmer KD 34 ist ein piezoelektrischer Kompressionstyp. Die eingeleitete Wechselkraft komprimiert die Piezokeramik (Blei-Zirkonat-Titanat-Keramik). Der Kompressionstyp ist weitgehend unempfindlich gegen Überlastung, jedoch empfindlich gegen thermische Störungen, was bei der Messung durch Abschirmung von Luftströmungen berücksichtigt werden sollte.

Relativ geringer Übertragungsfaktor und hohe Resonanzfrequenz des Aufnehmers machen den KD 34 geeignet für die Messung hoher Beschleunigungswerte, wie sie bei Stößen auftreten. Der KD 34 wird bis zu  hohen Objekttemperaturen eingesetzt. Über Kühlstutzen kann eine Wasserkühlung realisiert werden.
Der KD 34 ist leicht. Mit seiner Masse von ca. 20 Gramm beeinflusst er die Messobjekte praktisch nicht.  Mit der Gewindebohrung M5 besitzt eine solide Montagemöglichkeit. Der Kabelanschluss ist axial. Das Aufnehmerkabel soll nicht abgeknickt jedoch schwingungsfrei fixiert werden.

Zubehör

1,5 m Anschlusskabel mit Mikrostecker (M5)
Klebewachs
Haftmagnet
Isolierflansch
Taststab
Kabelabfangvorrichtung
1 x M5 – Gewindebolzen
1 x M5-Adapter mit Flansch
2 x Kühlstutzen

Technische Daten / Technical data

Spannungsübertragungsfaktor Bua  /sensitivity: 6 mV/g
Kapazität des Aufnehmers Ci  / Capacity of the pick-up: 0,8 nF
Resonanzfrequenz /Resonance frequency: > 50 kHz
Arbeitsfrequenzbereich /Working frequency range: 5 Hz  … 12 kHz
Isolationswiderstand / Insolation resistance: 109 Ohm
Querrichtungsfaktor / transverse direction factor: ≤5%
Maximal zulässige Beschleunigung / Max. acceleration: 100000 m/s-2
Gehäusematerial / Material of the case: Edelstahl
Masse / weight: 28 Gramm
Befestigungsgewinde / Thread bore: M5
Kabelanschluss / cable connection: axial

The accelerometer KD 34 is a piezoelectric pressure gauge. The introduced alternating power compresses the piezoelectric (Blei-Zirkonat-Titanat) ceramics. The KD 34 works as piezoelectric microphone. The pressure gauge is largely insensible to overweight but susceptible to thermal current. That should be taken into consideration during the measurement through defence of air currents.
The small sensitivity and the high resonance frequency of the pick-up KD 34 give the possibility for the measurement of high values of acceleration such as shocks. The KD 34 can be used during high temperature of vibrating objects. A water cooling of the accelerometer is possible.
The KD 34 is lightly. This pick-up has a weight of 20 gram. In the practice its weight does not influence the vibrating object. The pick-up KD 34 is well to mount because it has a thread bore M5. The pick-up KD 34 has an axial cable connection. The cable should not be break but fix without the possibility of vibration.

Accessories

1,5 m Connection cable with micro plug (M5)
Adhesive wax
Mounting magnet
Insulating intermediate piece
Cable clamp
Touch staff
Thread bolt M5
Thread bolt M5 with flange
2 x connecting pieces for cooling
