3 Stück Körperschallaufnehmer KD 35 mit Zubehör
Accelerometer KD 35, 3 pieces body sound pick-up KD 35 with accessories


Hersteller/manufacturer:
VEB Metra Meß- und Frequenztechnik Radebeul
Baujahr: 1990

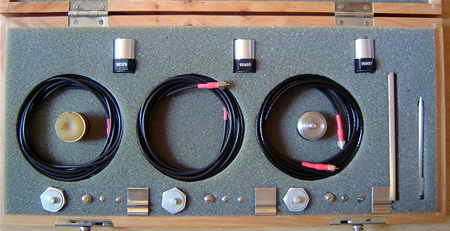

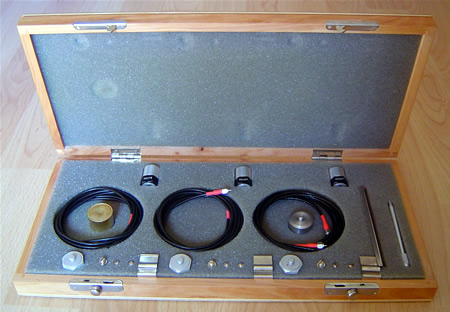

Abb. Beschleunigungsaufnehmer KD 35

Abb. Beschleunigungsaufnehmer KD 35

Abb. Beschleunigungsaufnehmer KD 35

Abb. Beschleunigungsaufnehmer KD 35

Der Beschleunigungsaufnehmer KD 35 ist ein piezoelektrischer Kompressionstyp. Die eingeleitete Wechselkraft komprimiert die Piezokeramik (Blei-Zirkonat-Titanat-Keramik). Der KD 35 ist ein Ladungsaufnehmer, der keiner Stromversorgung bedarf. Der Kompressionstyp ist weitgehend unempfindlich gegen Überlastung, jedoch empfindlich gegen thermische Störungen, was bei der Messung durch Abschirmung von Luftströmungen berücksichtigt werden sollte.

Wegen seines hohen  Spannungsübertragungsfaktors (Empfindlichkeit) von 50 mV/g ist der KD 35 hervorragend für Körperschallmessungen an Wänden und abstrahlenden Flächen geeignet. In diesem Zusammenhang ist die Messung der Schwinggeschwindigkeit „v“ interessant. Sie kann mittels eines Schwinggeschwindigkeitsadapters V 65, der mit einem ½“-Mikrofonvorverstärker eines Präzisionsschallpegelmessers verbunden ist, gemessen werden.

Dafür sind in besonderem Maße die Präzisions – Impulsschallpegelmesser der Typen 00 017 und 00 023 des RFT VEB Meßelektronik Dresden geeignet. Der KD 35 ist leicht. Mit seiner Masse von ca. 28 Gramm beeinflusst er die schwingenden, Schall abstrahlenden Objekte praktisch nicht.  Mit der Gewindebohrung M5 besitzt eine solide Montagemöglichkeit. Der Kabelanschluss ist seitlich, so dass das Aufnehmerkabel gut fixiert werden kann.

Zubehör

3 x 1,5 m Anschlusskabel mit Mikrostecker M5
1 x Klebewachs
1 x Haftmagnet
3 x Isolierflansch
1 x Montageschlüssel für Isolierflansch
1 x Taststab
3 x Kabelabfangvorrichtung
6 x M5 – Gewindebolzen
3 x M5-Adapter mit Flansch

Technische Daten / Technical data

Spannungsübertragungsfaktor Bua / sensitivity: 50 mV/g ±2%
Kapazität des Aufnehmers Ci / Capacity of the pick-up:    0,8 ± 0,2 nF
Resonanzfrequenz / Resonance frequency:    20 kHz
Arbeitsfrequenzbereich / Working frequency range:    5 Hz  … 5 kHz
Isolationswiderstand / Isolation resistance:    109 Ohm
Querrichtungsfaktor / transverse direction factor:    ≤5%
Maximal zulässige Beschleunigung / Max. acceleration:    3000 m/s-2
Gehäusematerial / Material of the case:    Aluminium
Masse / weight:    28 Gramm
Befestigungsgewinde / Thread bore:  M5
Kabelanschluss / cable connection:  seitlich / lateral

————————————

The accelerometer KD 35 is a piezoelectric pressure gauge. The introduced alternating power compresses the piezoelectric (Blei-Zirkonat-Titanat) ceramics. The KD 35 is a charge transducer, he does not require a power supply. The KD 35 works as piezoelectric microphone. The pressure gauge is largely insensible to overweight but susceptible to thermal current. That should be taken into consideration during the measurement through defence of air currents.
The KD 35 is suited very well for body sound measurements at walls and vibrating surfaces for reason of its high sensitivity of 50 mV/g. In this connection the measurement of the vibration velocity “v” is very interesting. The velocity can be measured by means the velocity adapter
V 65 which is connected with a ½”- microphone preamplifier of a precision sound level meter. In specially the precision sound level meters 00 017 and 00 023 of RFT VEB Meßelektronik Dresden are very well suited for that.
The KD 35 is light. This pick-up has a weight of 28 gram. In the practice its weight does not influence the vibrating object. The pick-up KD 35 is well to mount because it has a thread bore M5. The possibility for cable connection is on the side. Therefore the cable can be well fixed.

Accessories

3 x 1,5 m Connection cable with micro plug M5
1 x Adhesive wax
1 x Mounting magnet
3 x Insulating intermediate piece
1 x Mounting key for insulating intermediate piece
3 x Cable clamps
1 x Touch staff
6 x Thread bolt M5
3 x Thread bolt M5 with flange
