Schallintensitätssonde SIS 90.1 (nur mit ½“ – Kapselpaar)

Hersteller: VEB RFT Mikrofontechnik Gefell
Herstellung: ca. 1990

Schallintensitätssonde SIS 90.1

Schallintensitätssonde SIS 90.1

Schallintensitätssonde SIS 90.1

Schallintensitätssonde SIS 90.1

Schallintensitätssonde SIS 90.1

Schallintensitätssonde SIS 90.1

Schallintensitätssonde SIS 90.1 Datenblatt

Schallintensitätssonde SIS 90.1 Datenblatt

Beschreibung:

Die Schallintensitätssonde besteht in diesem Fall aus einem nach Betrag und Phase ausgesuchtem Paar von ½- Kondensatormessmikrofonkapseln MK 221, zwei Adaptern A 90 und zwei ¼“-Mikrofonvorverstärkern MV 301. Die beiden Mikrofonkapseln stehen sich durch Abstandshalter (Spacer) von 12 mm bzw. 50 mm – je nach Frequenzbereich – gegenüber. Die konstruktive Einheit der beiden Messmikrofone, der Sonde, ist mit einem Stab und Handgriff verbunden. Jedes Mikrofon verfügt über ein Mikrofonkabel mit 7-poligem Lemosastecker zum Anschluss an ein Intensitätsmessgerät. Das Messgerät muss für die Mirkofonkapseln die erforderliche Polarisationsspannung von 200 V_ bereitstellen.

Anwendung:

Mit der Schallintensitätssonde misst man die Schallleistung pro Flächeneinheit. Ausgehend von einer idealen kugelförmigen Ausbreitung des Schalls ist der Radius r der Abstand des Messpunktes von der Schallquelle. Die Schallleistung nimmt mit dem reziproken Quadrat des Abstands von der Schallquelle ab. Die Schallintensität ist durch Betrag und Phase eine gerichtete Größe. Diesen Umstand nutzt die Messtechnik mit der Schallintensitätssonde für die Schallquellenortung. In einem Lärmumfeld, zum Beispiel in einer Maschinenhalle, können durch Schallintensitätsmessungen die Lärmquellen ermittelt werden, die den Hauptbeitrag für den Hallenlärmpegel liefern. Mit dieser Schallintensitätssonde kann im Frequenzbereich bis ca. 4 kHz gemessen werden.

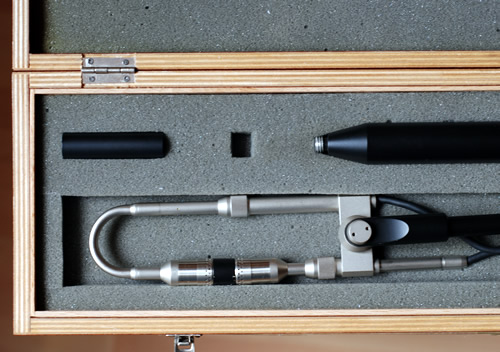

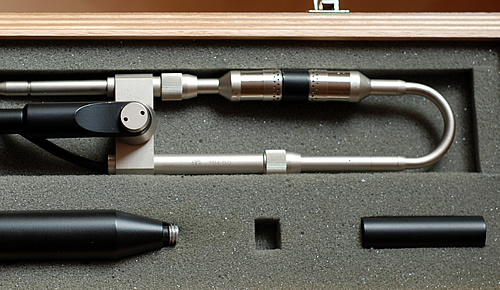

Die Schallintensitätssonde besteht aus:

½“ – Mikrofonkapsel MK 221, Nr. 14089 mit Adapter A 90 (1/2“ auf ¼“) und ¼“ – Mikrofonvorverstärker MV 301, Nr. 0143 mit 3 m Mikrofonkabel und 7-poligem Lemosastecker

½“ – Mikrofonkapsel MK 221, Nr. 14085 mit Adapter A 90 (1/2“ auf ¼“) und ¼“ – Mikrofonvorverstärker MV 301, Nr. 0139 mit 3 m Mikrofonkabel und 7-poligem Lemosastecker

Sondenstab und Handgriff 1 Spacer 12 mm

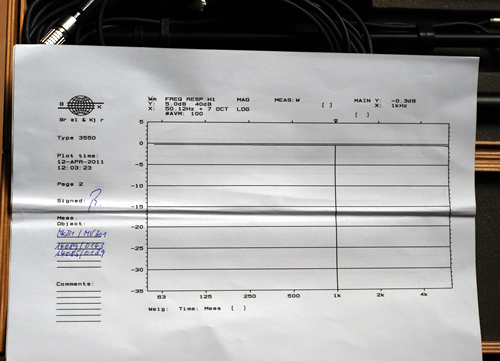

1 Spacer 50 mm Holzetui 2 Messprotokolle für Betrag und Phase der Intensitätssonde von 4/2011
