Hersteller / manufacturer: VEB Robotron- Meßelektronik Dresden

Baujahr: 1988, unbenutzt, überprüft
Year of construction: 1988, unused, checked

Magnetischer Aufnehmer MGB 102

Magnetischer Aufnehmer MGB 102

Funktion:

Der Aufnehmer MGB 102, Typ 11146, ist ein berührungsloser magnetischer Geschwindigkeitsaufnehmer. Er arbeitet nach dem elektromagnetischen Prinzip. Der magnetische Fluß durch die Spule ändert sich im Rhythmus der Abstandsänderung des Messobjektes. Nach dem Induktionsgesetz ist die in der Spule induzierte Spannung bei kleinen Abstandsänderungen der Relativgeschwindigkeit zwischen Aufnehmer und Messobjekt proportional.

Der Übertragungsfaktor des magnetischen Aufnehmers ist bis 100 Hz konstant, bis 1000 Hz verringert er sich um 10 %. Wird parallel zur Stirnfläche des Aufnehmers MGB 102 ein ferromagnetischer Körper vorbeigezogen, so tritt eine impulsförmige Änderung des Induktionsflusses auf, und es wird ein Spannungsimpuls erzeugt. Die Impulshöhe ist der Geschwindigkeit des Körpers proportional. Die Impulsspitzenspannung ist der Drehzahl etwa proportional.

Anwendung:

Der Aufnehmer MGB 102 wird zur berührungslosen Messung der Schwinggeschwindigkeit ferromagnetischer Objekte verwendet. Er eignet sich für Messungen an schwingenden Systemen geringer Masse, an die keine Aufnehmer mit Taststift angesetzt werden können. z. B. an Saiten, Membranen und Federn. Besonders einfach sind die Drehzahlmessung und die Drehwinkelmarkierung. Eine kleine Abweichung von der Rotationssymmetrie (Nut, Fase, Bohrung, Nocke, Nietkopf, Schraubenkopf) genügt, um einen Spannungsimpuls zu induzieren.

Die berührungslose Arbeitsweise des Aufnehmers ermöglicht eine sehr einfache Handhabung. Der robuste Aufbau gestattet den Einsatz auch unter ungünstigen Bedingungen. Der berührungslose Aufnehmer MGB 102 kann auch als Schwingungserreger für kleine ferromagnetische Objekte verwendet werden. Der Anwendungsbereich des Aufnehmers MGB 102 lässt sich in vielen Fällen auf nicht ferromagnetische Objekte erweitern. Voraussetzung ist, dass an dem Objekt ein ferromagnetisches Plättchen oder ein anderer ferromagnetischer Körper angebracht werden kann.

Mit einfacher ergänzender Gerätetechnik (Elektronisches Voltmeter oder Frequenzzähler oder Oszillograf und Tonfrequenzgenerator) lassen sich mit dem Aufnehmer MGB 102 Drehzahl-, Frequenz-, Schwinggeschwindigkeitsmessungen und Stückzählungen realisieren.

Lieferumfang:

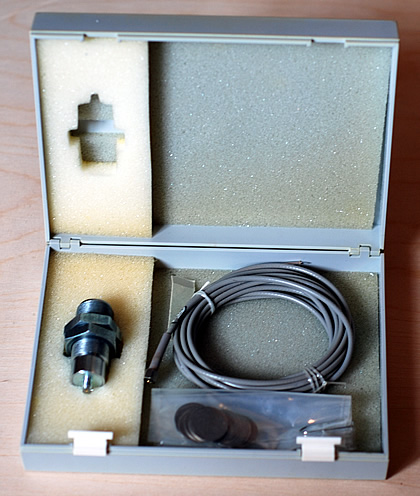

1 Magnetischer Aufnehmer MGB 102
1 Anschlusskabel ZL 176
10 Scheiben 561 724.2 (zum Aufkleben auf nicht ferromagnetische Prüflinge)
1 Gerätebeschreibung, deutsch
1 Plastetui

Technische Daten:

Übertragungsfaktor bei 1 mm Abstand von einer massiven Stahlplatte ca. 10 V / ms-1
Frequenzgang des Übertragungsfaktors: ≤ 1 % bis 100 HzAbfall ≤10 % von 100 …1000 Hz
Arbeitstemperaturbereich: – 20 °C …+ 70 °C
Störspannung bei Einwirkung eines magnetischen Feldes mit 50 Hz 0,25 mV/A/m
Gleichstromwiderstand: 2,2 kΩ
Induktivität: 680 mH
Maximaler Speisestrom bei Verwendung als Schwingungserreger bei Umgebungstemperatur ≤ 40 °C kurzzeitig 25 mA dauernd 20 mA
Abmessungen: Durchmesser 18 mm x 49 mm
Masse: ca. 50 g
