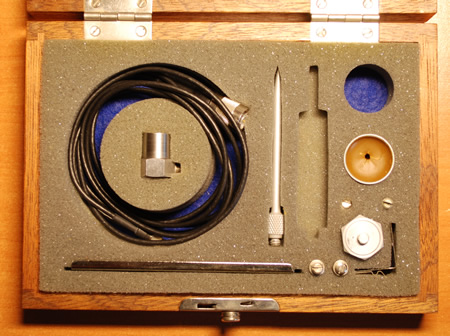

Beschleunigungsaufnehmer KD 31 mit Zubehör
Accelerometer KD 31 with accessories

Herrsteller/Manufacturer: VEB Metra Meß- und Frequenztechnik Radebeul
Baujahr: vor 1990
Year of construction: before 1990

Abb.: Beschleunigungsaufnehmer KD 35

Abb.: Beschleunigungsaufnehmer KD 35

Beschreibung

Der Beschleunigungsaufnehmer KD 31 ist ein piezoelektrischer Kompressionstyp. Er ist ein Ladungsaufnehmer. Der Kompressionstyp ist weitgehend unempfindlich gegen Überlastung, jedoch empfindlich gegen thermische Störungen, was bei der Messung durch Abschirmung von Luftströmungen berücksichtigt werden sollte. Der KD 31 hat ein Stahlgehäuse. Er ist aber wegen seiner geringen Größe leicht: 15 g. Der KD 31 ist ein sehr robuster Aufnehmer. In Verbindung mit einem Taststab kann er für mobile Messungen eingesetzt werden. Mit der Gewindebohrung M5 besitzt eine solide Montagemöglichkeit. Für schnelle Messungen kann der Aufnehmer auch aufgeklebt werden. Der Kabelanschluss ist seitlich, so dass das Aufnehmerkabel gut fixiert werden kann.

Zubehör

1,5 m störarmes Anschlusskabel mit Mikrostecker M5 und geräteseitig TNC-Stecker
Klebewachs
Isolierflansch
Montageblech für Isolierflansch
Taststab
Kabelabfangvorrichtung
2 x M5 – Gewindebolzen
2 x M5-Gewinde mit Flansch

Technische Daten / Technical data

Spannungsübertragungsfaktor Bua  / sensitivity 12 mV/g
Kapazität des Aufnehmers Ci  / Capacity of the pick-up 0,6 nF
Resonanzfrequenz Resonance frequency 30 kHz
Isolationswiderstand Insolation resistance 109 Ohm
Querrichtungsfaktor/ transverse direction factor < 5 %
Maximal zulässige Beschleunigung / Max. acceleration 2000 g
Gehäusematerial / Material of the case Edelstahl / Fine steel
Masse / weight 15 Gramm
Befestigungsgewinde / Thread bore M5
Kabelanschluss / cable connection seitlich / lateral

Description

The accelerometer KD 31 is a piezoelectric compression gauge. It is a charge output accelerometer. The KD 31 works as piezoelectric microphone. The pressure gauge is largely insensible to overweight but sensitively across thermal current. That should be taken into consideration during the measurement through defence of air currents
The KD 31 has a fine steel case. It is light because of his small size: 15 g. The KD 31 is a very robust transducer. It is applied for mobile measurement in conjunction with the touch baton. The KD 31 has a solide possibility of montage with the thread bore M 5. This transducer can also stuck on for quick measurements with the adhesive wax of the accessories. The possibility for cable connection is on the side. Therefore the cable can be well fixed

Accessories

1,5 m special connection cable with micro plug M5 and at the end for the device a TNC-plug
Adhesive wax
Insulating piece
Tool for insulating piece
Cable clamps
Touch baton
2 x Thread bolt M5
2 x Thread bolt M5 with flange
