Beschleunigungsaufnehmer KS 50 mit Zubehör
Accelerometer KS 50 with accessories

Hersteller/manufacturer: VEB Metra Meß- und Frequenztechnik Radebeul
Baujahr: 1990

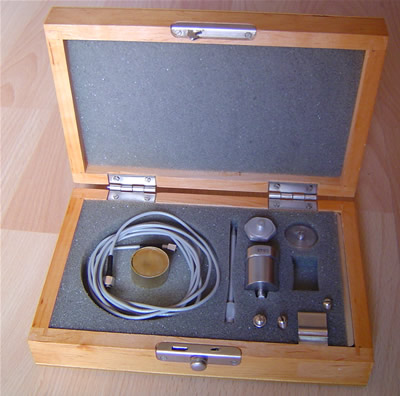

Abb. Beschleunigungsaufnehmer KS 50

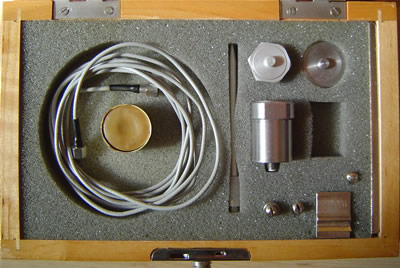

Abb. Beschleunigungsaufnehmer KS 50

Abb. Beschleunigungsaufnehmer KS 50

Abb. Beschleunigungsaufnehmer KS 50

Der Beschleunigungsaufnehmer KS 50 ist ein piezoelektrischer Scherschwinger. Diese Aufnehmer haben einen kleineren Übertragungsfaktor als Dickenschwinger (KD) gleicher Größe, sind dafür unempfindlich gegenüber Umwelteinflüssen. Sie sind ideal geeignet für Schwingungsmessungen sowohl im stationären als auch für den mobilen Einsatz. Der KS 50 ist in einem Edelstahlgehäuse untergebracht
Mit der Gewindebohrung M5 besitzt eine solide Montagemöglichkeit. Der Kabelanschluss ist axial. Das Kabel sollte schwingungsfrei fixiert werden

Zubehör

1,5 m Anschlusskabel mit Mikrostecker (M 5)
Klebewachs
Haftmagnet
Isolierflansch
Montageschlüssel für Isolierflansch
Taststab
Kabelabfangvorrichtung
2 x M5 – Gewindebolzen
2 x M5-Adapter mit Flansch

Technische Daten / Technical data

Spannungsübertragungsfaktor Bua / sensitivity:   ≥ 20 mV/g
Kapazität des Aufnehmers Ci / Capacity of the pick-up:    1,1 ± 0,3 nF
Resonanzfrequenz / Resonance frequency:    ≥ 25 kHz
Arbeitsfrequenzbereich / Working frequency range:    5 Hz  … 7 kHz
Isolationswiderstand / Insolation resistance:    ≥ 109 Ohm
Querrichtungsfaktor / transverse direction factor:   ≤ 4 %
Maximal zulässige Beschleunigung / Max. acceleration:    10000 m/s-2
Gehäusematerial / Material of the case:   Edelstahl /Fine steel
Masse / weight:  50 Gramm
Befestigungsgewinde / Thread bore:  M 5
Kabelanschluss / cable connection:  axial

———————————

The accelerometer KS 50 is a piezoelectric torsion gauge. The introduced alternating power has an effect on the piezoelectric (Blei-Zirkonat-Titanat) ceramics. These accelerometers have a lesser sensitivity as the pressure pick-ups (KD) of the same size but they are not so sensitively with regard to environment influences. The KS 50 is suited very well for vibration measurement as well in stationary as in portable employments. The KS 50 has a fine steel case.
The pick-up KS 50 is well to mount because it has a thread bore M5. It has an axial cable connection. The cable should be fixed so that it is not be able to vibrate at the point of connection.

Accessories

1,5 m Connection cable with micro plug (M 5)
Adhesive wax
Mounting magnet
Insulating intermediate piece
Mounting key for insulating intermediate piece
Cable clamp
Touch staff
2 x Thread bolt M 5
2 x Thread bolt M 5 with flange
