Sortiment historischer piezoelektrischer Aufnehmer (4 Stück)
Assortment of historical piezoelectric accelerometers (4 pieces)

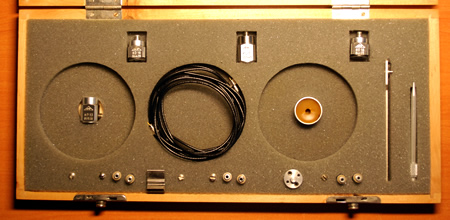

Beschleunigungsaufnehmer KD 10, 2 x KD16 und KD 13 mit Zubehör im Holzetui
Accelerometer KD 10, 2 x KD 16 und KD 13 with accessories in a wooden case

Hersteller/ Manufacturer: VEB Metra Meß- und Frequenztechnik Radebeul
Baujahr: 1969 bis 1989
Year of production: 1969 til 1989

Sortiment historischer piezoelektrischer Aufnehmer

Sortiment historischer piezoelektrischer Aufnehmer

Beschreibung

Die vier Beschleunigungsaufnehmer KD 10, KD 13 und KD 16 sind piezoelektrische Ladungsaufnehmer auf der Basis Kompression. Diese Kompressionstypen sind weitgehend unempfindlich gegen Überlastung, jedoch empfindlich gegen thermische Störungen, was bei der Messung durch Abschirmung von Luftströmungen berücksichtigt werden sollte.

Der Übertragungsfaktor der 4 Aufnehmer liegt mit 13 bis 47 mV/g im mittleren bis hohen Bereich und die Resonanzfrequenz zwischen 30 und 45 kHz. Die Typen KD 10 und KD 16 können bis zu hohen Objekttemperaturen eingesetzt werden. Über Kühlstutzen kann bei Bedarf eine Wasserkühlung erfolgen.

Der KD 13 ist dem häufig verwendeten KD 35 vergleichbar. Er hat Gebrauchsspuren. Er kann mit 47 mV/g als Körperschallaufnehmer verwendet werden.  Mit der Gewindebohrung M5 besitzen alle Beschleunigungsaufnehmer eine solide Montagemöglichkeit. Der Kabelanschluss ist für die Aufnehmer mit Kühlstutzen axial, für den Körperschallaufnehmer radial. Das störarme Aufnehmerkabel soll nicht abgeknickt aber mittels der Kabelabfangvorrichtung schwingungsfrei fixiert werden.

Zubehör

1,5 m störarmes Anschlusskabel mit Mikrostecker (M5)
1 x Klebewachs
1 x Isolierflansch
1 x Schlüssel für Isolierflansch
1 x Taststab
1 x Kabelabfangvorrichtung
4x M 5-Gewindebolzen
1 x M 5-Adapter mit Flansch
3 x 2 x Kühlstutzen
Frequenzgang je Aufnehmer
1 x Holzetui für das ganze Sortiment

Technische Daten / Technical data

Data KD 10 KD 13 KD 16
Spannungsübertragungsfaktor Bua  / Sensitivity 48 mV/g 38 mV/g 13 mV/g
Kapazität des Aufnehmers Ci  mit 1,5 m Kabel/Capacity of the pick-up with 1,5 m cable 1,35 nF 0,95 nF 1,5 nF
Resonanzfrequenz / Resonance frequency 34 kHz 30 kHz 44 kHz
Isolationswiderstand / Insolation resistance 109 Ohm 109 Ohm 109 Ohm
Querrichtungsfaktor / cross axix sensitivity 4 % 2,7 % 4 %
Maximal zulässige Beschleunigung /Max. acceleration 8000 g 300 g 8000 g
Gehäusematerial / Material of the case Alu Edelstahl Fine steel Edelstahl Fine steel
Masse / weight 30 g 19 g 8 g
Befestigungsgewinde / Thread bore M 5 M 5 M 5
Kabelanschluss / cable connection axial radial axial

Description:

All types of transducers are in working order accelerometers!

The four transducer KD 10, KD 13 and KD 16 are piezoelectric charge output accelerometers in compression design. The compression transducers are quite insensible to overweight but susceptible to thermal current. That should be taken into consideration during the measurement through defence of air currents.
The sensitivity of the four accelerometers is situated from 13 up to 47 mV/g in a middle and higher range of sensitivity and the resonance frequencies are between 30 and 47 kHz.
The KD 10 and KD 16 can be used with high temperatures of vibrating objects. A water cooling of these accelerometers is possible. The KD 13 is similarly the KD 35 which be used often. It has hints of use. The KD 13 can be used as body sound transducer like KD 35. All these pick-ups are well to mount because they have all a thread bore M5. The accelerometers have a different point of cable connection (see the table of data). The accelerometers with the possibility of water cooling have a axial cable connection.The special cable should not be folded but be fixed with the cable clamp in order to avoid vibrations.

Accessories

1 x 1,5 m special connection cable with micro plug (M5)
1 x Adhesive wax
1 x Insulating piece
1 x Tool for insulting piece
1 x Cable clamp
1 x Touch baton
4 x Thread bolt M5
1 x Thread bolt M5 with flange
3 x 2 x connecting pieces for cooling
frequency response for each accelerometer
1 x Wooden case for the whole assortment
