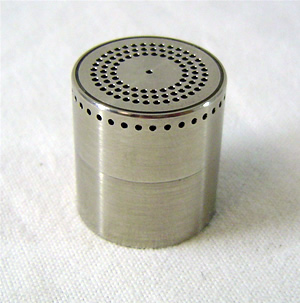

1″ Messmikrofonkapsel MK 102

1“- Kondensator Messmikrofonkapsel MK 102
1“-Condenser measurement microphone capsule MK 102

Hersteller / manufacturer: RFT Mikrofontechnik Gefell
Baujahr: 1990

Beschreibung

Die Messmikrofonkapsel MK 102 ist eine 1″ – Mikrofonkapsel aus dem Sortiment von Messmikrofonkapseln des Herstellers VEB RFT Mikrofontechnik Gefell, der seit ca. 1962 neben Studiomikrofonen auch Kondensator-Messmikrofonkapseln der Durchmesser 1″, ½“ und ¼“ für die Frequenzbereiche 20 kHz, 40 kHz und 100 kHz herstellt. Kondensator-Messmikrofonkapseln sind elektromechanische Signalwandler von höchster Qualität hinsichtlich Materialauswahl und Konstruktion. Die Messmikrofonkapseln werden in Forschung und Entwicklung unterschiedlichster Bereiche eingesetzt. Die Messmikrofonkapseln von Mikrofontechnik Gefell haben gegenüber Messmikrofonen anderer Hersteller den Vorteil, dass die Lochscheibe zum Schutz der Membran isoliert in die Schutzkappe eingesetzt ist und damit gleichzeitig als Eichgitter dienen kann.

Die Kondensator Messmikrofonkapsel MK 102 besitzt zwischen dem inneren Hohlraum und der Atmosphäre eine seitliche Kapillare zum Druckausgleich. Die Mikrofonkapsel MK 102 hat metrisches Gewinde. Dafür sind die 1″ – Mikrofonvorverstärker MV 101 und MV 102 vorgesehen. Durch den Adapter A 63 wird der Übergang von metrischem Gewinde auf international übliches Anschlussgewinde 60 UNS realisiert, was die Austauschbarkeit mit Messmikrofonen oder auch den Anschluss an Kalibrier-und Messgeräte anderer Hersteller gewährleistet .

Für die 1″ – Kondensator-Messmikrofonkapsel MK 102 gibt es umfangreiches Zubehör – wie den Adapter A 63 (1″ auf ½“) , die Ersatzkapazität K 63, den Nasenkonus NK 63, und den Sondenvorsatz SV 63. Ursprünglich wurde die Messmikrofonkapsel MK 102 mit Zubehör speziell für die Präzisions-Schallpegelmessgeräte des VEB RFT Meßelektronik Dresden entwickelt und in großem Umfang produziert.

Description

The measurement microphone capsule MK 102 is an1″- microphone capsule out of the assortment of measurement capsules of the manufacturer VEB RFT Mikrofontechnik Gefell who has manufactured except studio microphones also condenser measurement microphones of the diameter 1″, ½“ and ¼“ for the frequency ranges 20 kHz, 40 kHz, and 100 kHz since 1962. Condenser measurement microphones are electro-mechanical transformers of highest quality concerning construction and choice of material. The measurement microphone capsules are used in investigation and development of most different ranges. The measurement microphone capsules of Mikrofontechnik Gefell have the advantage in comparison with measurement microphones of other manufacturers, the perforated disk is insolating put in the protection cap for the protection of the membrane. In this way the perforated disk serves as gauging grid at the same time.

The condenser measurement microphone capsule MK 102 has a side vented capillary tube between the inside and outside of the capsule for the equalization of the static air pressure.  The measurement microphone capsule MK 102 has a metrical thread. For that are suited the microphone preamplifiers MV 101 and MV 102. The transition from metrical to the internationally suitable thread of 60 UNS is realized by the adapter A 63. This ensures the exchangeability with microphones and calibrators or measurement devices of other manufacturers.

Originally the measurement microphone capsule MK 102 with accessories was developed and produced in a large range especially for the precision sound measurement devices of RFT Meßelektronik Dresden.
